Los tamaños de plataformas articuladas varían según la altura de trabajo, el alcance horizontal, la anchura y el peso. Elegir las medidas adecuadas facilita el acceso, el transporte y la colocación segura de la máquina. En esta guía, repasamos las principales especificaciones y cómo elegir la plataforma adecuada para cada trabajo.
¿Qué significa normalmente el tamaño de una plataforma elevadora de brazo?
Cuando se habla del tamaño de una plataforma elevadora de brazo, normalmente lo primero que se tiene en cuenta es la altura. Sin embargo, en la práctica, el tamaño combina varias dimensiones que influyen en el acceso, la seguridad, el transporte y el rendimiento de la máquina.
Los dos principales tipos de plataformas elevadoras de brazo son:
| Tipo | Uso principal | Ventaja principal | Principal limitación |
|---|---|---|---|
| Plataforma elevadora articulada | Trabajos alrededor de tejados, tuberías, estructuras de acero y obstáculos | Permite trabajar por encima y alrededor de obstáculos | Normalmente ofrece menos alcance directo que un brazo telescópico |
| Plataforma elevadora telescópica | Trabajos en zonas abiertas que requieren un alcance largo y directo | Gran alcance horizontal | Menor flexibilidad para trabajar alrededor de obstáculos |
Esa es la primera decisión. La segunda es elegir el rango de tamaño adecuado.

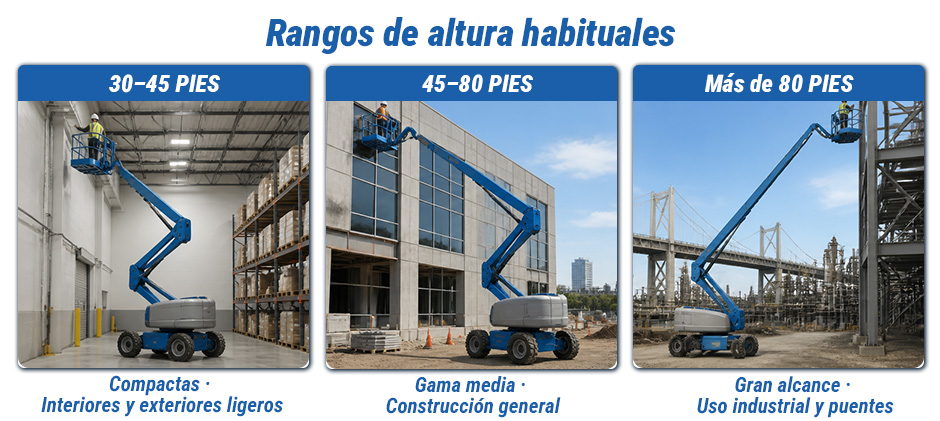

Rangos de tamaño habituales
La mayoría de las plataformas elevadoras de brazo se pueden agrupar en estos rangos:
| Rango de tamaño | Altura de trabajo habitual | Uso habitual |
|---|---|---|
| Compactas 30 a 45 pies | 30 a 45 pies | Trabajos en interiores, mantenimiento exterior ligero y zonas de acceso reducido |
| Medianas | 45 a 80 pies | Construcción general, mantenimiento de instalaciones, trabajos de señalización y tareas de servicios |
| Gran alcance | 80 pies o más | Grandes obras comerciales, instalaciones industriales, puentes y estructuras de gran altura |
Aquí es donde suelen empezar muchos errores de compra. Una plataforma más alta no siempre es la mejor opción. En terrenos irregulares, la anchura y el peso de la máquina pueden ser tan importantes como la altura.
Para simplificar la elección, empieza por estas preguntas:
- ¿A qué altura se encuentra el punto de trabajo?
- ¿Qué distancia horizontal debe alcanzar la plataforma?
- ¿Qué tan estrecho es el acceso?
- ¿Qué tan firme es la superficie sobre la que trabajará la máquina?
Si una de estas respuestas no es correcta, probablemente tampoco lo sea el tamaño de la plataforma.
También conviene prestar atención a algunos componentes. Al revisar una máquina usada, es recomendable inspeccionar desde el principio las piezas de control de la plataforma elevadora de brazo, los kits de sellos de los cilindros hidráulicos y los componentes de la cesta, ya que el desgaste de estas piezas puede afectar al uso diario y aumentar los costes de reparación.

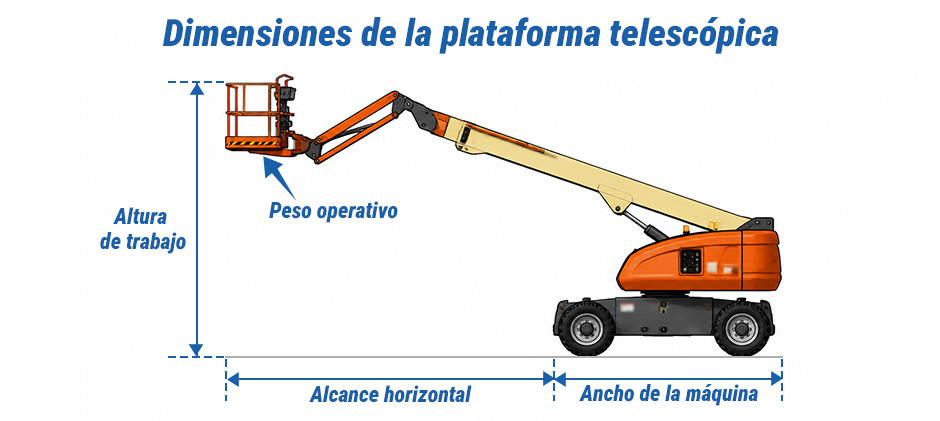

Las cuatro dimensiones de una plataforma elevadora de brazo que más importan
Una ficha técnica puede incluir muchos datos, pero cuatro de ellos determinan la mayoría de los trabajos. Es precisamente la información que suele buscar el lector, por lo que conviene explicarla de forma sencilla.
Altura de trabajo
La altura de trabajo es la altura aproximada que puede alcanzar un trabajador desde la plataforma. Normalmente es superior a la altura de la plataforma.
Por ejemplo:
- Una máquina con una altura de plataforma de 40 pies puede ofrecer unos 46 pies de altura de trabajo.
- Una máquina con una altura de plataforma de 60 pies puede ofrecer unos 66 pies de altura de trabajo.
Es un dato útil, pero no es suficiente por sí solo.
Alcance horizontal
El alcance horizontal indica hasta qué distancia puede extenderse la plataforma hacia el exterior. En muchos trabajos, este dato puede ser más importante que contar con unos pies adicionales de altura, especialmente cuando existen obstáculos.
Algunos ejemplos habituales:
- Trabajos en paredes con zonas de separación
- Acceso a bordes de tejados
- Tuberías
- Equipos situados detrás de barreras
- Trabajos de jardinería o en terrenos irregulares
Una plataforma que alcanza la altura necesaria, pero que no tiene suficiente alcance horizontal, puede obligar a reposicionar la máquina constantemente.
Anchura de la máquina
La anchura determina si la máquina puede pasar por puertas, entre materiales o entrar en una zona de trabajo estrecha. Es uno de los aspectos que más se pasan por alto al elegir el tamaño de una plataforma elevadora de brazo.
Comprueba la anchura en relación con:
- Puertas de acceso de la obra
- Entradas de patios o almacenes
- Pasillos
- Espacio disponible en el remolque
- Zonas de paso entre materiales almacenados
- Puntos de acceso a edificios
Incluso unos pocos centímetros pueden determinar si la máquina puede pasar o no.
Peso operativo
El peso operativo influye en el transporte, los costes de entrega, el almacenamiento y la idoneidad de la máquina para determinados terrenos. Las máquinas pesadas pueden causar problemas en terrenos blandos o sobre superficies estructurales delicadas.
El peso es especialmente importante en:
- Terrenos embarrados o mojados
- Zonas con relleno reciente
- Bordes de zanjas
- Losas suspendidas
- Bordillos y arcenes pavimentados
Este también es un buen momento para revisar las piezas del eje direccional, los conjuntos de neumáticos y ruedas y los componentes de los sensores de los estabilizadores en los modelos que los incorporen, ya que el desgaste de estas piezas puede afectar al comportamiento de la máquina en la obra.
Tabla de referencia rápida
| Especificación | Qué indica | Por qué es importante |
|---|---|---|
| Altura de trabajo | Alcance máximo hacia arriba del operador | Confirma que se puede llegar al punto de trabajo |
| Alcance horizontal | Distancia máxima hacia el exterior | Ayuda a superar obstáculos |
| Anchura de la máquina | Anchura total en posición de transporte | Confirma que puede acceder al lugar de trabajo |
| Peso operativo | Peso total de la máquina | Influye en la carga sobre el terreno y el transporte |
Tamaños de plataformas elevadoras de brazo según el tipo de trabajo
La forma más sencilla de elegir entre diferentes tamaños es adaptar la categoría de la máquina al entorno de trabajo. La altura sigue siendo importante, pero normalmente es el tipo de trabajo el que indica primero qué rango de tamaño puede ser más adecuado.
Plataformas elevadoras de brazo compactas
Las unidades compactas de entre 30 y 45 pies son útiles cuando el acceso es limitado y el trabajo no requiere grandes alturas.
Entre sus usos habituales se encuentran:
- Mantenimiento en interiores
- Reparaciones exteriores en edificios de poca altura
- Instalación de señales
- Acceso en almacenes
- Trabajos mecánicos y eléctricos
Principales ventajas:
- Más fáciles de transportar
- Más fáciles de almacenar
- Se adaptan mejor a espacios reducidos
- En muchos casos, implican menores exigencias operativas
Principales limitaciones:
- Menor alcance horizontal
- Menor altura de plataforma
- No son la opción ideal para grandes trabajos exteriores
- Plataformas elevadoras de brazo de tamaño medio
Las unidades de entre aproximadamente 45 y 80 pies suelen ser una opción práctica para flotas de uso mixto y propietarios que realizan distintos tipos de trabajos.
Entre sus usos habituales se encuentran:
- Construcción comercial
- Trabajos en fachadas y envolventes de edificios
- Mantenimiento de servicios
- Acceso a estructuras de acero y trabajos de montaje
- Trabajos de mantenimiento exterior
¿Por qué resulta útil esta categoría?
- Buen equilibrio entre alcance y movilidad
- Amplia variedad de aplicaciones
- Mayor versatilidad para diferentes lugares de trabajo
- En muchos casos, ofrece un buen equilibrio entre capacidad y coste
En esta categoría también es importante realizar inspecciones periódicas de las almohadillas de desgaste de las secciones del brazo, los pasadores de los cilindros de elevación y los componentes de control del joystick para ayudar a evitar tiempos de inactividad. Para propietarios de flotas y responsables de mantenimiento, adquirir repuestos de posventa a través de proveedores especializados por marca, como piezas para plataformas elevadoras de brazo JLG y piezas para plataformas elevadoras de brazo Skyjack, puede facilitar la gestión del inventario.
Plataformas elevadoras de brazo de gran alcance
Las máquinas grandes de más de 80 pies están pensadas para trabajos a mayor altura y en zonas más abiertas, pero también requieren más espacio y planificación.
Entre sus usos habituales se encuentran:
- Plantas industriales
- Estadios
- Puentes
- Fachadas de edificios altos
- Grandes trabajos estructurales
¿Qué puedes esperar?
- Mayor espacio necesario para la preparación
- Mayores exigencias de transporte
- Mayor carga sobre el terreno
- Más planificación antes de la entrega
Para muchos propietarios, esta categoría solo tiene sentido cuando los trabajos requieren con suficiente frecuencia el alcance adicional como para compensar las mayores exigencias operativas.
¿Cómo elegir el tamaño adecuado de una plataforma elevadora de brazo?
Los trabajos todoterreno cambian la forma de tomar esta decisión. Una plataforma que parece adecuada sobre el papel puede no funcionar bien sobre terrenos blandos o irregulares. Por eso, el tamaño debe evaluarse en función de las condiciones reales del lugar de trabajo y no solo de la tarea.
Comprueba primero el área de trabajo
Antes de fijarte en la marca o en la antigüedad de la máquina, analiza el área de trabajo.
Mide:
- Altura de trabajo necesaria
- Alcance horizontal necesario
- Altura de los obstáculos
- Distancia entre la máquina y la superficie de trabajo
- Espacio libre alrededor de la trayectoria de la máquina
Esto ayuda a responder una pregunta básica: ¿la máquina necesita alcanzar hacia arriba, hacia fuera o por encima de algún obstáculo?
Comprueba las condiciones del terreno con antelación
En los trabajos todoterreno, la superficie puede cambiar de una zona a otra. Una plataforma puede funcionar bien en una parte del terreno y tener dificultades en otra.
Comprueba:
- Firmeza del suelo
- Profundidad de la grava
- Barro y agua estancada
- Pendientes
- Bordes de zanjas
- Rellenos recientes
- Surcos o desniveles de la superficie
En este tipo de terrenos, una máquina grande puede causar más problemas que beneficios si las condiciones del suelo no son adecuadas.
Comprueba la ruta de acceso antes de la entrega
Una plataforma puede ser adecuada para la zona de trabajo y, aun así, no conseguir llegar hasta ella.
Mide la ruta teniendo en cuenta:
- Anchura de las puertas
- Giros cerrados
- Ramas, tuberías u otros obstáculos elevados
- Espacio disponible para descargar el remolque
- Pendiente de la superficie en los puntos de entrada
Este paso ahorra tiempo y ayuda a evitar problemas de entrega costosos.
Adapta el tamaño a las características para terrenos difíciles
No todas las máquinas para terrenos difíciles se comportan de la misma manera. El tamaño y la capacidad todoterreno están relacionados, pero no son lo mismo.
Comprueba:
- Tracción a las cuatro ruedas
- Tipo de neumáticos
- Movimiento de los ejes
- Distancia al suelo
- Capacidad para superar pendientes
- Capacidad de la plataforma con el brazo extendido
Este último punto es importante. Algunas máquinas reducen la capacidad de carga de la plataforma cuando el brazo está completamente extendido.
Una máquina en buen estado también debería contar con piezas fiables del motor de tracción, conjuntos de mangueras hidráulicas y componentes de los sensores del ángulo del brazo, especialmente si trabaja con frecuencia en terrenos difíciles.
Errores habituales al elegir el tamaño de una plataforma elevadora de brazo
Muchos errores de dimensionamiento son fáciles de evitar si se dedica unos minutos adicionales al proceso de selección.
Elegir únicamente por la altura
Este es uno de los errores más habituales. Una plataforma puede tener suficiente alcance vertical y, aun así, no servir para el trabajo porque no puede superar una barrera o no alcanza lo suficiente hacia el exterior.
Ignorar la anchura y el tamaño en posición replegada
Una máquina que no puede pasar por la entrada no es una opción viable. La anchura debe comprobarse antes de comparar características adicionales.
Elegir una máquina demasiado grande para el lugar de trabajo
Una plataforma más grande puede parecer más segura porque ofrece mayor alcance de reserva. Sin embargo, en la práctica puede generar problemas de transporte, almacenamiento y acceso.
Subestimar el peso
El peso influye en:
- Riesgo de daños en la superficie
- Elección del remolque
- Presión sobre el terreno
- Maniobrabilidad en superficies poco firmes
Olvidar el mantenimiento
Una plataforma usada de bajo precio puede terminar siendo costosa si se descuidan piezas importantes de mantenimiento. Al comparar los costes de propiedad, conviene revisar las cajas de control de la plataforma, los cargadores de las plataformas elevadoras eléctricas y los componentes del rodamiento de giro.
Tabla de errores habituales
| Error | Qué puede ocurrir | Qué conviene comprobar |
|---|---|---|
| Elegir solo por la altura | Reposicionamientos constantes o problemas de acceso | Comprobar el alcance horizontal y la trayectoria para superar obstáculos |
| Ignorar la anchura | La máquina no puede entrar en el lugar de trabajo | Medir la anchura de la puerta y de los accesos |
| Elegir una categoría demasiado grande | Problemas de transporte y manejo en el lugar de trabajo | Adaptar el tamaño a la frecuencia real de uso |
| Ignorar el peso | Daños en la superficie o problemas de movilidad | Revisar las condiciones del terreno y el plan de transporte |
Factores de propiedad según el tamaño de la plataforma elevadora de brazo
Para los propietarios, la mejor máquina no es simplemente la que puede realizar el trabajo más grande. Es la que permite trabajar de forma constante sin generar costes adicionales innecesarios.
Categorías compactas
Las máquinas compactas suelen ofrecer:
- Almacenamiento más sencillo
- Transporte más fácil
- Menor impacto sobre el lugar de trabajo
- Buen rendimiento para trabajos de mantenimiento repetitivos
Son una opción práctica cuando la mayoría de los trabajos se mantienen dentro de rangos de altura relativamente bajos.
Categorías de tamaño medio
Las plataformas elevadoras de brazo de tamaño medio suelen ser una opción flexible para propietarios que necesitan cubrir diferentes tipos de trabajos. Permiten realizar una amplia variedad de tareas comerciales y todoterreno sin llegar a las mayores exigencias de transporte y carga sobre el terreno de las máquinas más grandes.
Esta categoría suele ofrecer un buen equilibrio entre:
- Alcance
- Versatilidad de uso
- Valor de reventa
- Costes de mantenimiento controlables
- Categorías de gran alcance
Las plataformas elevadoras de brazo grandes pueden ser muy productivas, pero solo cuando el volumen de trabajo lo justifica. Si los trabajos a gran altura son ocasionales, puede resultar más difícil justificar la propiedad de una máquina de este tamaño frente al alquiler.
Revisa estos factores de coste:
- Entrega y transporte
- Sustitución de neumáticos
- Mantenimiento hidráulico
- Mantenimiento de la batería o del sistema del motor
- Inspecciones
- Riesgo de tiempos de inactividad
Aquí es donde contar con repuestos fiables para el mantenimiento del motor, piezas de bombas hidráulicas y componentes del cableado eléctrico puede ser importante para mantener la máquina operativa a largo plazo.
Conclusión
Elegir el tamaño adecuado de una plataforma elevadora de brazo depende de adaptar la altura, el alcance, la anchura y el peso a las condiciones reales del lugar de trabajo. En trabajos todoterreno, las condiciones del terreno y las limitaciones de acceso pueden ser tan importantes como la altura de elevación.
