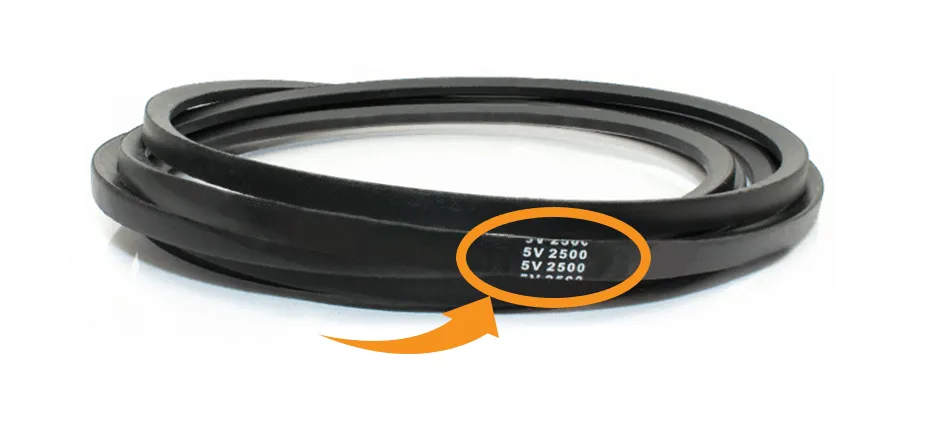

Cuando se rompe una correa trapezoidal de una máquina, encontrar el reemplazo adecuado puede ser complicado. Cada correa suele llevar una serie de letras y números impresos en su superficie, y ese código indica exactamente qué tipo de correa necesitas. En esta guía te explicamos cómo interpretar los códigos de las correas trapezoidales para comprar el reemplazo correcto. También aprenderás cómo medir una correa cuando el número de referencia ya no se puede leer debido al desgaste.
¿Cómo leer los números de una correa trapezoidal?
El código de una correa trapezoidal normalmente indica dos características principales:
El perfil o sección de la correa: determina el ancho y la forma de la correa, y permite saber si encajará correctamente en la ranura de la polea. La longitud de la correa: indica su medida, aunque el método de medición puede variar según el tipo de correa. La parte más complicada es que las correas pueden utilizar diferentes referencias de longitud: algunas indican la longitud interior, otras la longitud exterior y otras la longitud de paso. Además, pueden expresarse en pulgadas o milímetros.
A continuación, explicamos las reglas más comunes para interpretar los códigos de las correas trapezoidales.
1. Correas trapezoidales clásicas estándar (A / B / C / D / E)
Estas son las correas más utilizadas en maquinaria agrícola, equipos industriales y aplicaciones generales. Existen cinco perfiles estándar principales: A, B, C, D y E.
Regla del código: Letra de sección + longitud interior (Li) en pulgadas
Ejemplo: B98
B = Correa trapezoidal clásica de sección B (ancho superior aproximado: 21/32 pulgadas / 17 mm)
98 = 98 pulgadas de longitud interior
Por lo tanto, una correa B98 corresponde a una correa de sección B con una circunferencia interior de 98 pulgadas.
2. Correas trapezoidales estrechas de alta capacidad (3V / 5V / 8V)
Estas correas tienen un diseño de perfil en V más profundo y estrecho. Ofrecen una mayor capacidad de transmisión de potencia en un tamaño más compacto, por lo que son ideales para máquinas de tamaño reducido y aplicaciones con cargas elevadas. Las secciones más comunes son 3V, 5V y 8V.
Regla del código: Código de sección + longitud exterior (La) en décimas de pulgada (divide el número entre 10 para obtener la medida en pulgadas)
Ejemplo: 5V500
5V = Correa trapezoidal estrecha de sección 5V (ancho superior aproximado: 5/8 pulgadas / 15,8 mm)
500 = 50 pulgadas de circunferencia exterior (500 ÷ 10 = 50)
3. Correas trapezoidales métricas (SPZ / SPA / SPB / SPC)
Estas son correas trapezoidales métricas de tipo wedge, utilizadas principalmente en maquinaria fabricada fuera de Norteamérica. La gama completa de secciones estándar incluye SPZ, SPA, SPB y SPC.
Regla del código: Código de sección + longitud de paso (Lp) en milímetros
La longitud de paso se mide a lo largo de los cordones internos de refuerzo de la correa y suele ser la referencia más precisa para seleccionar un reemplazo.
Ejemplo: SPA1500
SPA = Correa trapezoidal métrica de sección SPA (ancho superior: 12,7 mm)
1500 = longitud de paso de 1500 mm
Por ejemplo, SPA732 indica la misma sección SPA con una longitud de paso de 732 mm.
4. Números de referencia combinados
Muchos fabricantes utilizan códigos combinados que incluyen medidas métricas y referencias estándar de la industria.
Este sistema facilita la identificación y reduce errores al buscar un reemplazo.
Ejemplo: 13*3048La (A118)
13 = ancho superior de 13 mm, equivalente a una correa de sección A estándar
3048La = longitud exterior de 3048 mm
(A118) = referencia equivalente estándar: correa de sección A con una longitud interior de 118 pulgadas
5. El sufijo común “X” en correas dentadas o con muescas

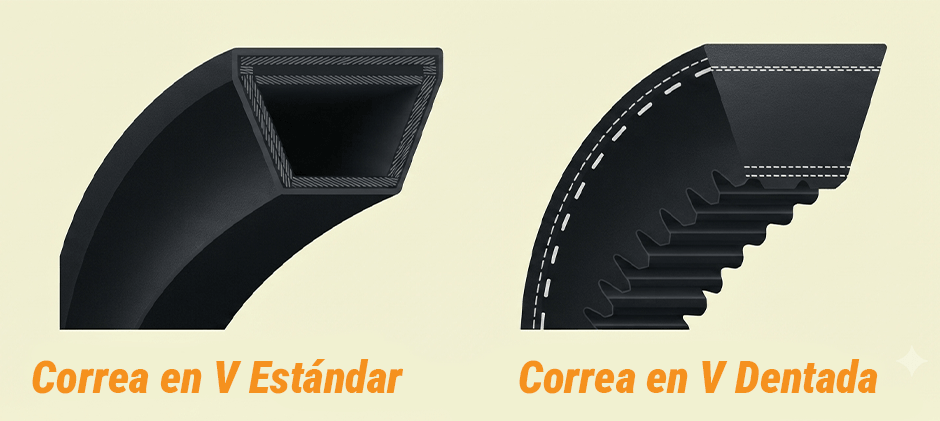

A menudo encontrarás una letra “X” al final de algunos códigos de correas, como BX98 o 5VX500. Este sufijo indica que la correa es dentada o con muescas (cogged/notched belt). En comparación con las correas envueltas estándar, las correas dentadas ofrecen una mayor flexibilidad, funcionan a menor temperatura y trabajan de forma más eficiente en máquinas equipadas con poleas de pequeño diámetro.
¿Cómo medir una correa trapezoidal cuando el número ya no se puede leer?
Con el uso y el paso del tiempo, la referencia impresa en una correa puede desaparecer completamente.
En ese caso, tendrás que medir la correa manualmente para encontrar el reemplazo correcto.
El proceso tiene dos pasos principales:
- Identificar la sección de la correa.
- Medir la longitud.
Paso 1: Identificar la sección de la correa
Antes de medir la longitud, primero debes conocer la sección correcta.
Utiliza un calibrador o pie de rey para medir con precisión:
El ancho superior de la correa
La altura o profundidad de la correa
Una cinta métrica no ofrece la precisión suficiente para identificar correctamente el perfil.
Después, compara las medidas obtenidas con una tabla de perfiles de correas trapezoidales para determinar la sección correspondiente.
| Sección | Ancho superior (pulgadas) | Ancho superior (mm) |
|---|---|---|
| 3L | 3/8″ | 9,5 mm |
| A (4L) | 1/2″ | 13 mm |
| B (5L) | 21/32″ | 17 mm |
| C | 7/8″ | 22 mm |
| 3V | 3/8″ | 9.7 mm |
| 5V | 5/8″ | 15.8 mm |
Paso 2: Medir la longitud y realizar la conversión
Una vez que conozcas la sección de la correa, puedes medir su longitud. El método más fiable es medir la circunferencia exterior (Lo). Utiliza una cinta métrica flexible o marca un punto de referencia en la correa, colócala sobre una superficie plana y hazla girar una vuelta completa, marcando los puntos inicial y final para obtener la medida exacta.
Después, debes convertir esta medida exterior a la longitud nominal utilizada para pedir la correa. Para las correas clásicas (A, B y C), normalmente se convierte a longitud interior (Li) utilizando estas constantes estándar:
- Sección A: resta 2 pulgadas a la longitud exterior.
- Sección B: resta 3 pulgadas a la longitud exterior.
- Sección C: resta 4 pulgadas a la longitud exterior.
Ejemplo práctico
Mides una correa y compruebas que su ancho superior es de 21/32″, lo que corresponde a una sección B. Después, mides su circunferencia exterior y obtienes 101 pulgadas. Para encontrar el número de referencia de la correa, debes restar la constante correspondiente a la sección B:
101 pulgadas (longitud exterior) – 3 pulgadas (constante de sección B) = 98 pulgadas
El resultado es:
Correa de reemplazo: B98
¿Cómo comprar la correa de reemplazo correcta?
Leer el número de referencia de la correa te permite identificar la mayoría de sus características, pero todavía hay algunas comprobaciones rápidas que pueden ayudarte a elegir la correa perfecta para tu equipo.
Comprueba que la sección de la correa coincida con la ranura de la polea
Las correas trapezoidales funcionan al encajarse firmemente contra los laterales de la ranura de la polea. Si la correa es demasiado estrecha, quedará demasiado profunda dentro de la ranura y perderá capacidad de agarre. Si es demasiado ancha, quedará demasiado elevada, podrá patinar con facilidad y se desgastará rápidamente. Por eso, siempre debes verificar que el perfil de la correa sea exactamente el adecuado para la polea.
Elige la construcción de correa adecuada
El tipo de construcción de la correa también es un factor importante. Si tu máquina utiliza poleas pequeñas, una buena opción es una correa dentada o con muescas (BX, 5VX, etc.). Las muescas permiten que la correa sea más flexible, reducen la acumulación de calor y ayudan a prolongar su vida útil en aplicaciones donde la correa está sometida a flexiones constantes. Por otro lado, las correas envueltas estándar son una mejor opción para entornos con polvo, suciedad o materiales abrasivos, ya que ofrecen una mayor resistencia al desgaste durante el uso prolongado.
Utiliza correas unidas para aplicaciones de trabajo pesado
Para aplicaciones con cargas elevadas, impactos frecuentes o una gran distancia entre poleas, se recomienda utilizar una correa unida (banded belt). Estas correas están formadas por varias correas trapezoidales individuales unidas mediante una cubierta común.
Este diseño evita que las correas individuales:
- Se retuerzan durante el funcionamiento.
- Patinen.
- Salten fuera de las ranuras de la polea.
El número de referencia indica la cantidad de nervaduras o correas combinadas. Por ejemplo, 3/5V500 significa una correa unida de 3 nervaduras, fabricada con correas estándar de sección 5V.
Conclusión
Aprender a leer correctamente los códigos de las correas trapezoidales te ayudará a encontrar el reemplazo adecuado para tu máquina.
Solo necesitas comprobar tres elementos principales:
- El perfil o sección de la correa
- La longitud correcta
- El tipo de construcción
