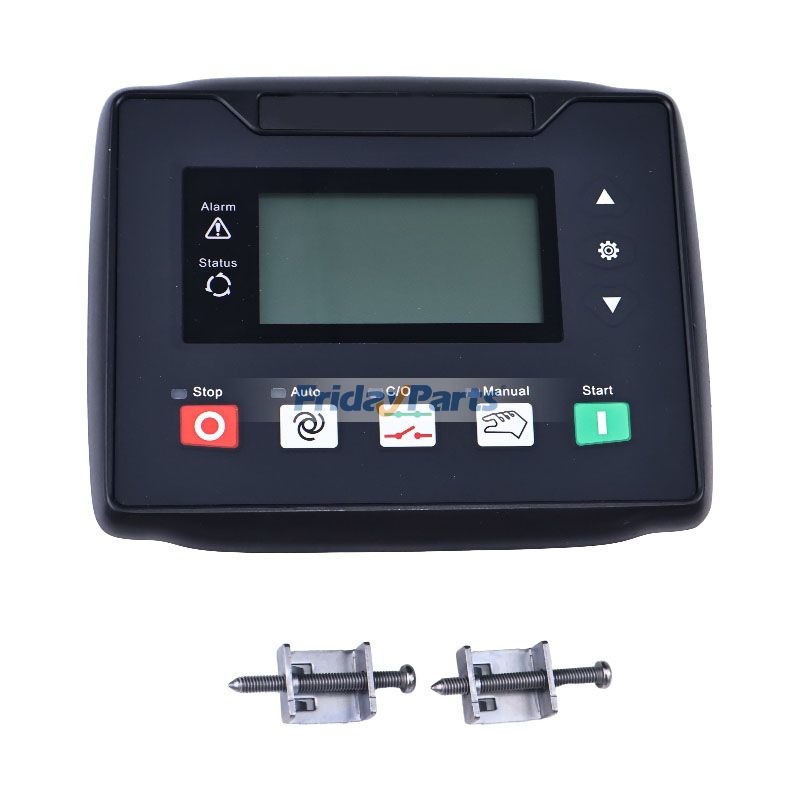

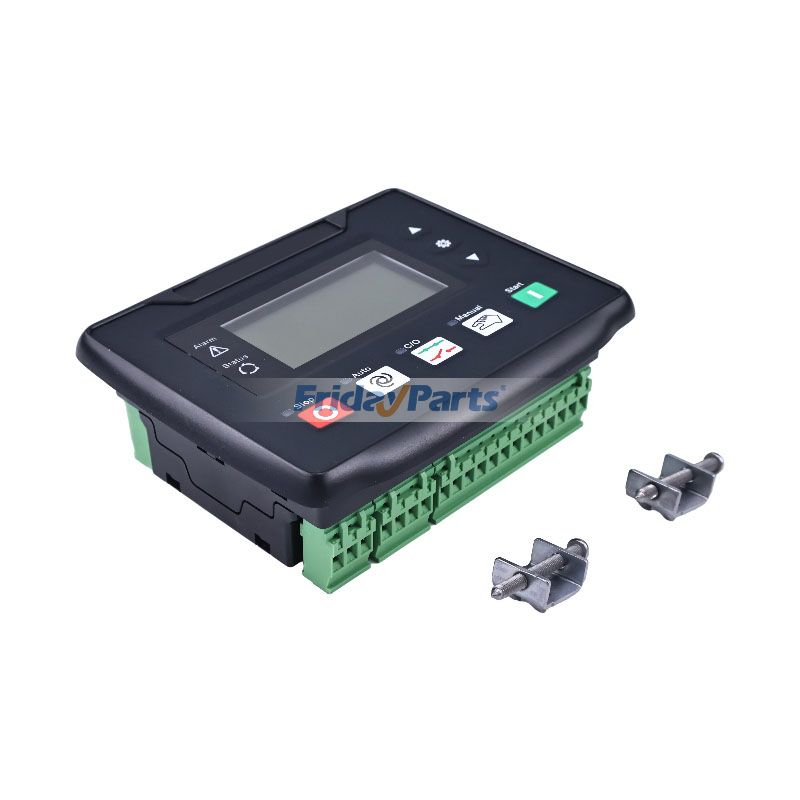

Controlador SmartGen HGM4020T de repuesto para generador

Controlador SmartGen HGM4020T de repuesto para generador

Parámetros técnicos:
Pantalla LCD (132 x 64)
Panel de operación de caucho de silicona
Idioma chino e inglés
Entrada digital 7
Salida de relé 6
Entrada analógica 2
AMF
Sistema de CA 1P2W/2P3W/3P3W/3P4W
Frecuencia del alternador 50/60 Hz
Detección y visualización de kW/amperios
Interfaz de monitor RS485
Interfaz programable USB/RS485
RTC y registro de eventos
Grupo electrógeno de arranque programado
Mantenimiento
Alimentación de CC CC (8～35) V
Dimensiones de la caja (mm) 135*110*44
Recorte del panel (mm) 116*90
Temperatura de funcionamiento (-25 ~ +70) ℃

Descripción general del producto:
El controlador de grupo electrógeno HGM4020T está especialmente diseñado para estaciones base de comunicación móvil y sus funciones se adaptan completamente a la situación real de la estación móvil. No solo se adapta a la función de arranque/parada automáticos del grupo electrógeno en múltiples condiciones de arranque, función de medición de datos, función de protección de alarma, etc., sino que también puede monitorear la temperatura de la sala de máquinas y el voltaje de los paquetes de baterías para realizar la función ATS de doble potencia entre la red eléctrica y la carga o la red eléctrica y el aire acondicionado.

El controlador de grupo electrógeno HGM4020T adopta tecnología de microprocesador con medición de parámetros de precisión, ajuste de valores fijos, configuración de tiempo y ajuste de valores establecidos, etc. Todos los parámetros se pueden configurar desde el panel frontal o mediante una interfaz programable (interfaz USB o RS485) a través de una PC. Se puede utilizar ampliamente en todo tipo de sistemas de control automático de grupos electrógenos con estructura compacta, circuitos avanzados, conexiones simples y alta confiabilidad.

Rendimiento y características:
1. LCD de 132x64 con retroiluminación, interfaz de idioma seleccionable (chino e inglés), operación con botón pulsador;
2. Se ha utilizado material acrílico de pantalla dura para proteger la pantalla con excelentes funciones de resistencia al desgaste y a los rayones.
3. El panel de silicona y los botones pulsadores se pueden utilizar en entornos de temperaturas extremas.
4. La interfaz de comunicación RS485 habilita “Tres funciones remotas” (control remoto, medición remota y comunicación remota) según el protocolo MODBUS.
5. Adecuado para sistemas trifásicos de 4 cables, trifásicos de 3 cables, monofásicos de 2 cables y bifásicos de 3 cables con voltaje de 120/240 V y frecuencia de 50/60 Hz;
6. Recopila y muestra el voltaje/frecuencia trifásica de la red, el voltaje/frecuencia trifásica del generador, la corriente trifásica del generador y los parámetros de potencia trifásica del generador.
7. Para la red eléctrica, el controlador tiene funciones de detección de sobretensión y subtensión y pérdida de fase, y se pueden seleccionar reglas para la red eléctrica; para el generador, el controlador tiene funciones de protección contra sobretensión/subtensión, sobrefrecuencia/subfrecuencia, sobrecorriente y sobrepotencia.
8. Medición de precisión y visualización de parámetros sobre el motor.
9. Se puede recolectar la temperatura de la sala de la máquina, si la temperatura es demasiado alta, se encenderá el aire acondicionado de la máquina;
10. Se puede recolectar el voltaje del paquete de batería (48 V), si el paquete de batería está bajo voltaje, el generador se iniciará para cargar la batería;
11. 6 Las condiciones de arranque se pueden agrupar aleatoriamente: señal de red anormal, señal de arranque remoto, red anormal y temperatura de la sala de máquinas alta, red anormal y voltaje del paquete de baterías bajo, arranque programado y arranque/parada de ciclo;
12. 6 puertos de salida de relé, incluyendo 1 salida de arranque, 1 salida de combustible (programable), 4 salidas programables, en las que el puerto de salida programable 4 comparte el mismo puerto con el puerto de entrada 5 (se puede configurar);
13. 7 puertos de entrada digitales, en los que el puerto de entrada 6 y el puerto de entrada 7 se pueden multiplexar como sensor flexible 1 y sensor flexible 2;
14. 2 sensores flexibles, que pueden seleccionarse como sensor de temperatura, sensor de presión o sensor de nivel de combustible; el sensor flexible 1 también puede configurarse como sensor de temperatura de la sala de máquinas;
15. Se pueden utilizar directamente múltiples sensores de temperatura, presión y nivel de combustible y sus parámetros pueden ser definidos por el usuario;
16. Capaz de controlar 2 ATS;
17. Se pueden seleccionar múltiples condiciones de desconexión del cigüeñal (sensor de velocidad, frecuencia del generador y presión de aceite);
18. Función de monitoreo de acceso, que puede brindar seguridad a la sala de máquinas;
19. Con función de arranque de emergencia;
20. Con función de no ejecución programada (mensual, semanal, diaria, se puede configurar el tiempo de duración);
21. Con función de reconocimiento automático del número de dientes del volante;
22. Con registro de eventos y reloj en tiempo real. Se pueden memorizar un máximo de 99 registros de eventos (guardado en bucle).
23. Función de configuración de parámetros: los usuarios pueden configurar parámetros y los parámetros definidos por el usuario se almacenarán en la memoria FLASH interna para evitar la pérdida de parámetros en caso de corte de energía. Todos los parámetros se pueden configurar desde el panel frontal o mediante una interfaz programable (interfaz USB o RS485) a través de una PC.
24. Amplio rango de suministro de energía CC (8 ~ 35) V, adecuado para diferentes entornos de voltaje de batería de arranque.
25. Nivel de seguridad a prueba de agua IP65 debido al sello de goma instalado entre la carcasa del controlador y la fascia del panel;
26. Con clips de fijación metálicos;

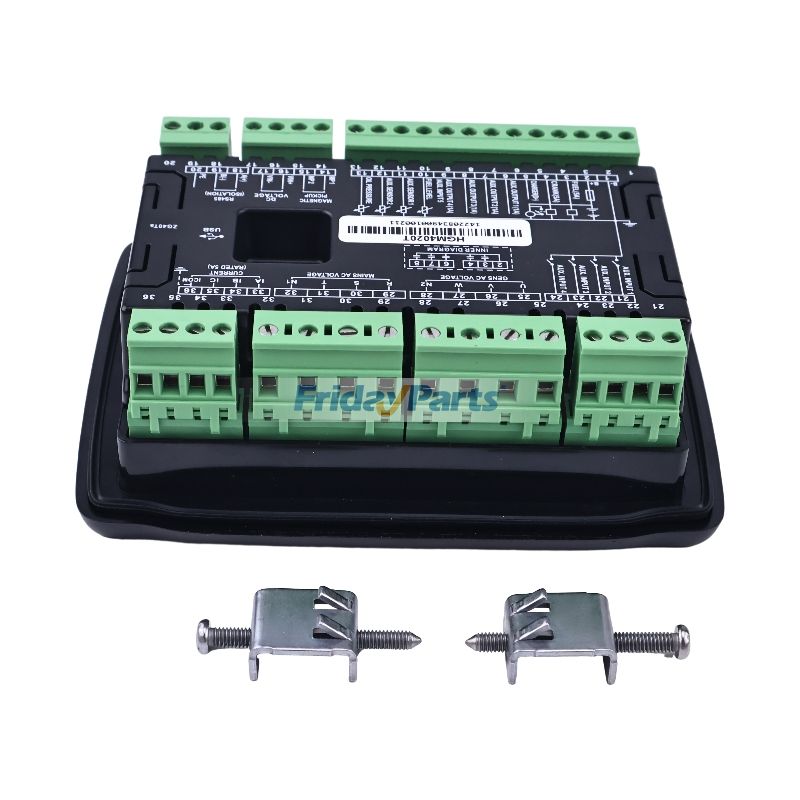

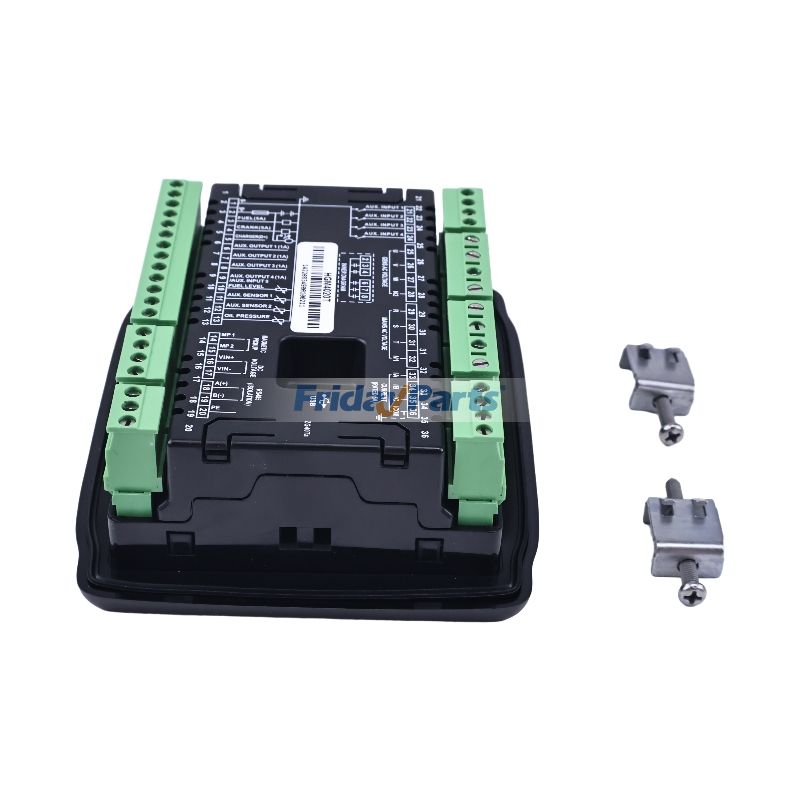

27. Diseño modular, carcasa de plástico ABS antillama, terminales de conexión enchufables y forma de instalación integrada; estructura compacta con fácil montaje.
