Cuando tu brazo excavador no se levanta o la cuchilla de tu topadora se queda atascada, toda la operación se detiene. A menudo, el problema se encuentra en un componente clave: el cilindro hidráulico. En la maquinaria pesada de construcción, los cilindros están por todas partes. Una falla significa tiempo de inactividad inmediato.
Ya sea que busques entender mejor cómo funcionan los cilindros hidráulicos o necesites una solución para tu máquina, este artículo es para ti. Sigue leyendo para conocer un resumen de qué son los cilindros hidráulicos, cómo funcionan y cuáles son sus componentes esenciales.
¿Qué es un cilindro hidráulico?
Un cilindro hidráulico es un actuador mecánico que convierte la energía almacenada en fluido hidráulico presurizado en un movimiento lineal potente: un empuje o tirón en línea recta. Mientras que el motor y las orugas de tu máquina la llevan de un punto A a un punto B, los cilindros hidráulicos hacen el trabajo pesado. Son los músculos de tu maquinaria off-road.
Cada vez que el brazo de una excavadora se extiende, la pala de un cargador se inclina o la pata estabilizadora de una retroexcavadora se coloca en el suelo, ese movimiento es impulsado por un cilindro hidráulico. En la maquinaria pesada, estos dispositivos no son solo herramientas de empuje y tracción. Deben ser lo suficientemente robustos para mover componentes masivos y soportar el peso enorme de los materiales que se levantan o empujan.
Piensa en esto: si el fluido hidráulico es la sangre de tu máquina, el cilindro hidráulico es el corazón y los músculos combinados, convirtiendo la presión en trabajo productivo.

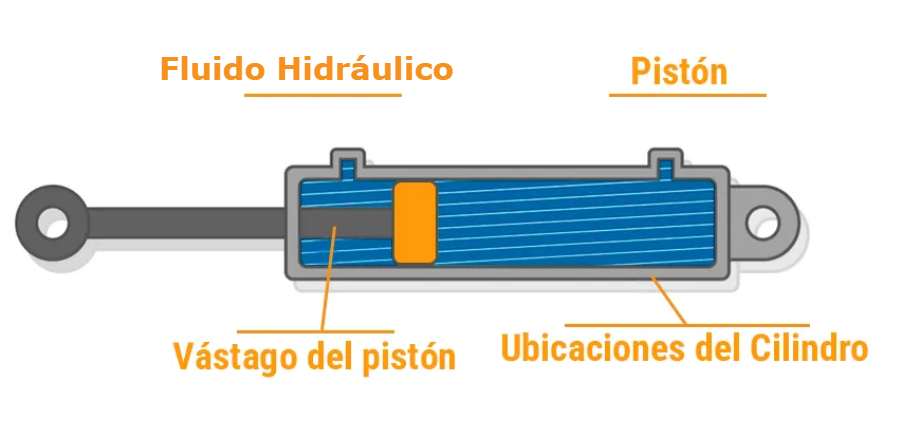

¿Cómo funcionan los cilindros hidráulicos?

El principio detrás de un cilindro hidráulico es sencillo
Funciona utilizando fluido presurizado e incompresible (generalmente aceite hidráulico) para mover un pistón hacia adelante y hacia atrás dentro de un tubo sellado.
El proceso funciona de la siguiente manera:
- Una bomba hidráulica, impulsada por el motor, envía un flujo de aceite hidráulico al cilindro.
- Este fluido entra en una cámara sellada en un extremo del cilindro, ejerciendo una presión enorme sobre la cara del pistón.
- A medida que la presión aumenta, el pistón se mueve, lo que a su vez empuja o jala la varilla del pistón conectada.
- Este movimiento lineal de la varilla es lo que controla el brazo, la pluma o la pala de la máquina.
La mayoría de los cilindros en maquinaria off-road son de doble acción, lo que significa que podemos dirigir el fluido hidráulico a cualquiera de los lados del pistón, permitiendo que se mueva con fuerza en ambas direcciones (extensión y retracción).
Los cilindros de acción simple, que dependen de una fuerza externa como la gravedad para retraerse, son menos comunes en aplicaciones de alta exigencia.
¿Dónde se encuentra el cilindro hidráulico en la máquina?

Observa cualquier maquinaria off-road y encontrarás cilindros hidráulicos por todas partes
Se encuentran en cada punto donde un componente necesita pivotar, girar, levantar o extenderse.
- En una excavadora: encontrarás cilindros grandes que controlan la pluma (el brazo principal conectado a la máquina), el brazo de la cuchara (stick o dipper arm) y la cuchara/pala.
- En una topadora: los cilindros levantan e inclinan la cuchilla frontal y, en algunos modelos, controlan el raspador trasero (ripper).
- En un cargador de ruedas: los cilindros gestionan los brazos de elevación y la inclinación de la pala.
- En un minicargador : cilindros compactos pero potentes operan los brazos de elevación y los accesorios.
Ahora que sabemos cómo generan fuerza y dónde encontrarlos, veamos los componentes esenciales de un cilindro hidráulico.
Identificación de las partes del cilindro hidráulico
Una fuga o pérdida de potencia a menudo indica la falla de un componente interno. Para diagnosticar eficazmente un problema y conseguir los repuestos correctos, primero debes identificar las partes esenciales del cilindro hidráulico.
Para casi cualquier reparación, es necesario desmontarlo completamente, por lo que debes saber exactamente qué estás observando.

Cilindro
El cilindro es un tubo grueso y sin costuras que constituye el cuerpo principal del cilindro hidráulico. Su función es contener el fluido hidráulico a alta presión. La superficie interior está pulida hasta quedar extremadamente lisa, lo cual es vital, ya que permite que los sellos del pistón creen un ajuste hermético sin dañarse mientras el pistón se mueve.
Existen dos tipos principales de cilindros: de acción simple y de doble acción. La diferencia principal es que el cilindro de doble acción tiene puertos soldados en ambos extremos, mientras que el de acción simple solo los tiene en un extremo.
Cabeza del cilindro
La cabeza del cilindro, también llamada tapa del cilindro, es el componente que cierra el cilindro en el extremo por donde emerge la varilla del pistón. Su función principal no es solo servir como tapa, sino prevenir fugas de presión en las cámaras de ambos extremos del cilindro. Se mecaniza con precisión para alojar la glándula de la varilla, los sellos de la varilla y un sello limpiador (wiper seal). Generalmente se fija al cilindro mediante tornillos, roscas o varillas de sujeción.
Pistón
El pistón es un componente cilíndrico que se encuentra dentro del cilindro. Su función es separar las dos zonas de presión dentro de un cilindro de doble acción. Cuando el fluido presurizado empuja un lado del pistón, este se desliza dentro del cilindro, generando la fuerza del cilindro.
El pistón está mecanizado con ranuras para alojar sellos, que evitan que el fluido se desplace de un lado al otro, un fenómeno conocido como “blow-by”. Los cilindros hidráulicos se extienden o retraen dependiendo de dónde se aplique la presión respecto al pistón.
Varilla del pistón
La varilla del pistón es el eje duro, cromado, que se extiende desde el cilindro y se conecta al mecanismo de la máquina. Normalmente está fabricada en acero endurecido de alta resistencia. El cromado duro cumple dos funciones principales: proporciona una superficie ultra lisa para los sellos y ofrece resistencia a la corrosión y al daño físico por suciedad o escombros. Un rasguño o picadura en la varilla puede destruir rápidamente los sellos, provocando fugas importantes.
Base del cilindro
La base del cilindro, o extremo opuesto a la varilla, contiene completamente la presión de un lado del pistón. Suele incluir uno de los puntos de montaje principales, como un tubo transversal soldado con bujes, que se puede fijar al chasis de la máquina.
Glandula de la varilla
La glándula de la varilla alberga el conjunto crítico de sellos en el extremo de la varilla y, a menudo, está integrada en la cabeza del cilindro. Su función principal es evitar fugas de fluido hidráulico y contener un sello limpiador (wiper) que elimina suciedad y humedad de la varilla mientras se retrae, protegiendo todo el sistema de contaminantes.
Sellos y anillos
Los sellos son posiblemente los componentes más importantes y los que más se reemplazan en un cilindro hidráulico. Aunque pequeños, un sello fallido puede inutilizar una máquina enorme. Existen varios tipos, cada uno con su función específica:
- Sellos del pistón: Evitan que el fluido se filtre entre las zonas de presión dentro del cilindro.
- Sellos de la varilla: Evitan fugas de fluido fuera del cilindro a lo largo de la varilla.
- Sellos limpiadores: Primera línea de defensa; limpian la varilla al retraerse.
- Anillos de guía / wear bands: Reducen fricción, guían el pistón y la varilla, y absorben cargas laterales.
- Sellos estáticos: Sellos entre partes que no se mueven, como entre la cabeza y el cilindro.
Repara tu cilindro hidráulico con la ayuda de FridayParts
Conocer esta información te ayuda a determinar la gravedad del problema, si un simple kit de sellos solucionará la fuga o si se requiere una reparación más compleja. Antes de cualquier operación importante, siempre recomendamos una evaluación profesional para asegurar un diagnóstico preciso.
Una vez identificado el componente a reemplazar, desde un pequeño sello hasta un cilindro hidráulico completo, FridayParts tiene lo que necesitas. Puedes ver nuestra línea completa de cilindros aquí. Adoptando un mantenimiento proactivo, puedes minimizar costosos tiempos de inactividad y mantener tu maquinaria funcionando al máximo.
